Нестандартное оборудование из нержавейки по вашим чертежам

Иногда серийная емкость не подходит: ограничен проем для заноса, нужен особый набор патрубков, нестандартная геометрия дна или совмещение нескольких функций в одном корпусе. В таких случаях оборудование проектируется и изготавливается под конкретную задачу.

Мы работаем по вашим чертежам или составляем их вместе с вами по техническому заданию — от емкостей и реакторов до отдельных узлов и обвязки. Материал тот же, что и в серийных изделиях: пищевая нержавеющая сталь AISI 304. На старте обсуждаем задачу, ограничения площадки и бюджет, затем готовим решение и расчет.

Что попадает под нестандартное оборудование из нержавейки

Нестандарт — это не отдельный тип изделия, а способ работы: когда готовая позиция из каталога не закрывает задачу, конструкцию считают заново под конкретные условия. По практике заявок чаще всего это:

• горизонтальные емкости и цистерны — там, где высота помещения ограничена, а вертикальный танк не встает по потолку;
• емкости нетипового объема — не 1000 и не 2000 л, а конкретное значение под рецептуру или остаток сырья;
• реакторы и смесители с усиленным приводом мешалки — под вязкие или абразивные среды;
• емкости с двойной рубашкой под нестандартный теплоноситель или с внутренними перегородками для разделения фаз;

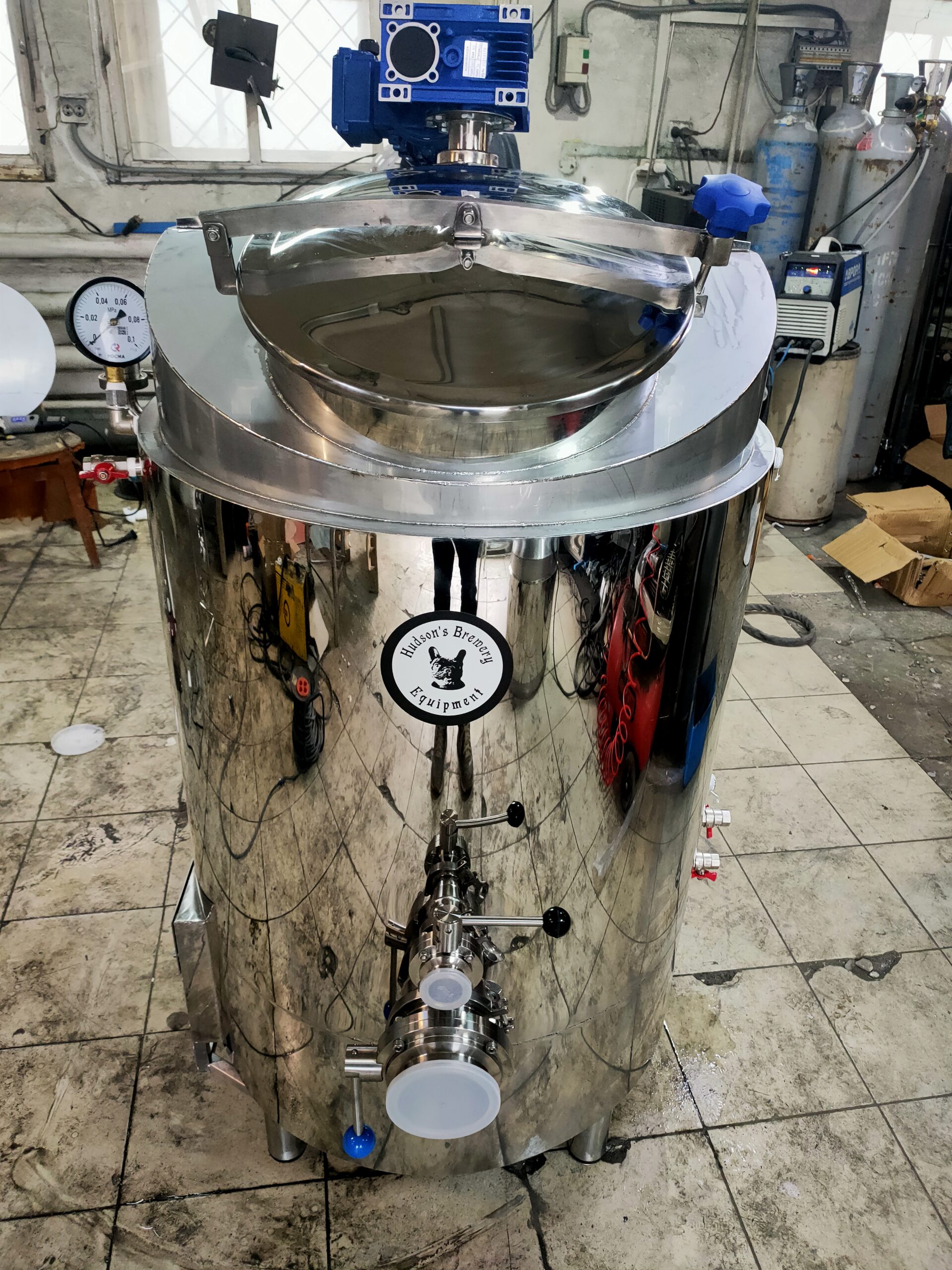

• узлы и площадки обслуживания под конкретное оборудование: лестницы из нержавеющей стали, шкафы управления под состав автоматики заказчика, емкости под конкретный продукт вроде сиропа или технологической жидкости, специализированные аппараты вроде воскотопки под сезонную или отраслевую задачу;
• блочные установки для промышленных площадок — например, установки водоочистки, где фильтрующие колонны, отстойные емкости, насосы и обвязка собраны в единый узел на раме.

Это не закрытый перечень моделей, а примеры того, что уже выходило из цеха. Если задача не совпадает ни с одним пунктом — опишите ее, чертеж составим вместе.

Гид по выбору нестандартного оборудования из нержавейки

Материал: AISI 304 или AISI 316L

Пищевая нержавеющая сталь AISI 304 закрывает большинство пищевых, косметических и промышленных сред: контакт с водой, паром, большинством пищевых продуктов и нейтральной химией. Если среда содержит хлориды или отличается повышенной кислотностью, обычная нержавейка со временем склонна к точечной коррозии у сварных швов — тогда переходят на AISI 316L с добавлением молибдена. Развернуто разница разобрана в статье AISI 304 против 316L.

Толщина стенки — результат расчета, а не фиксированное число

Толщина обечайки и днища зависит от диаметра, рабочего давления и высоты столба жидкости, поэтому единой цифры “на все случаи” нет. Ориентировочные диапазоны, по которым можно прикинуть заказ до расчета:

Днище иногда делают толще обечайки — это связано с технологическим утонением металла при штамповке, а не с фиксированной прибавкой к расчету.

Конструктивные узлы, которые нужно продумать заранее

• Рубашка нагрева или охлаждения — нужна, если продукт требует равномерного прогрева по всей поверхности, а не точечного нагрева от ТЭНа.
• Тип и привод мешалки — для вязких и абразивных сред узел крепления мотор-редуктора пересчитывается отдельно от корпуса.
• Количество и высотные отметки патрубков — закладывайте один-два запасных штуцера сразу: добавить их после монтажа — это врезка со сваркой на объекте, а не установка переходника.
• Люки и площадки обслуживания — если к емкости нужен регулярный доступ сверху, продумайте и лестницу или мостки под нее.
• Ограничения площадки — ширина проема для заноса, высота потолка, точки подключения к коммуникациям.

Что подготовить перед запросом расчета

1. Габариты и назначение оборудования.
2. Среду и рабочую температуру, рабочее давление — атмосферное или избыточное.
3. Ограничения площадки: проем для заноса, высота потолка, точки подключения.
4. Эскиз или чертеж, если он есть. Если нет — составим вместе по техническому заданию.

Дальше процесс стандартный для всех заявок на нестандарт: бесплатный чертеж по ТЗ за 3-5 дней, расчет и коммерческое предложение — за 1 день после согласования чертежа, изготовление — до 45 рабочих дней, гарантия 24 месяца и полный комплект документов на изделие.

Когда хватит типового, а когда нужен нестандарт

Если задача укладывается в готовую линейку — стандартные объемы, диаметры и штуцера — выбор из каталога быстрее и предсказуемее по срокам. Пересчет под нестандарт имеет смысл, когда хотя бы одно из условий выше не выполняется: емкость не проходит по месту, объем не совпадает с типовым рядом, или среда требует нетиповой оснастки. Подробный разбор процесса — от чертежа до приемки — и частые ошибки заказчиков собраны в статье нестандартное оборудование из нержавейки: когда типовая емкость не подходит.

Нестандарт — это не только пищевое производство. Из цеха уходят и установки для промышленных площадок, где среда жестче, а требования диктует регламент предприятия: например, блочные установки водоочистки — фильтрующие колонны с засыпной загрузкой, отстойные емкости, насосное оборудование и обвязка, собранные в единый блок на раме. Если задача выглядит непохожей на то, что вы видите в каталоге, — это как раз повод написать.
