Емкость для фармацевтического производства: сталь и Ra
Разбираем, из чего складывается резервуар нержавеющий для фармацевтики: марка стали AISI 304/316L, шероховатость Ra, сварные швы, присоединения и требования к сосудам под давлением.
Когда технолог фармацевтического производства выбирает оборудование, вопрос звучит не «нержавейка или нет», а «какая сталь и какая чистота поверхности». Резервуар нержавеющий для фармацевтики отличается от обычной пищевой емкости не записью в паспорте, а конкретными техническими параметрами: маркой стали, значением шероховатости Ra, радиусами внутренних углов, качеством сварных швов и типом присоединений. Разбираем, из чего на практике складывается емкость для фармацевтического производства и почему экономия на этих деталях на этапе закупки оборачивается переделкой цеха через год-два эксплуатации.
Какая нержавеющая сталь нужна для фармацевтических емкостей
Базовый вариант для большинства технологических емкостей — сталь AISI 304 (аналог 08Х18Н10 в отечественной номенклатуре): хром 18–20%, никель 8–10,5%, углерод до 0,08%. Она устойчива к большинству водных растворов, хорошо сваривается и полируется, поэтому закрывает значительную часть задач — вспомогательные емкости, накопительные баки, тару для хранения очищенной воды на короткие циклы.

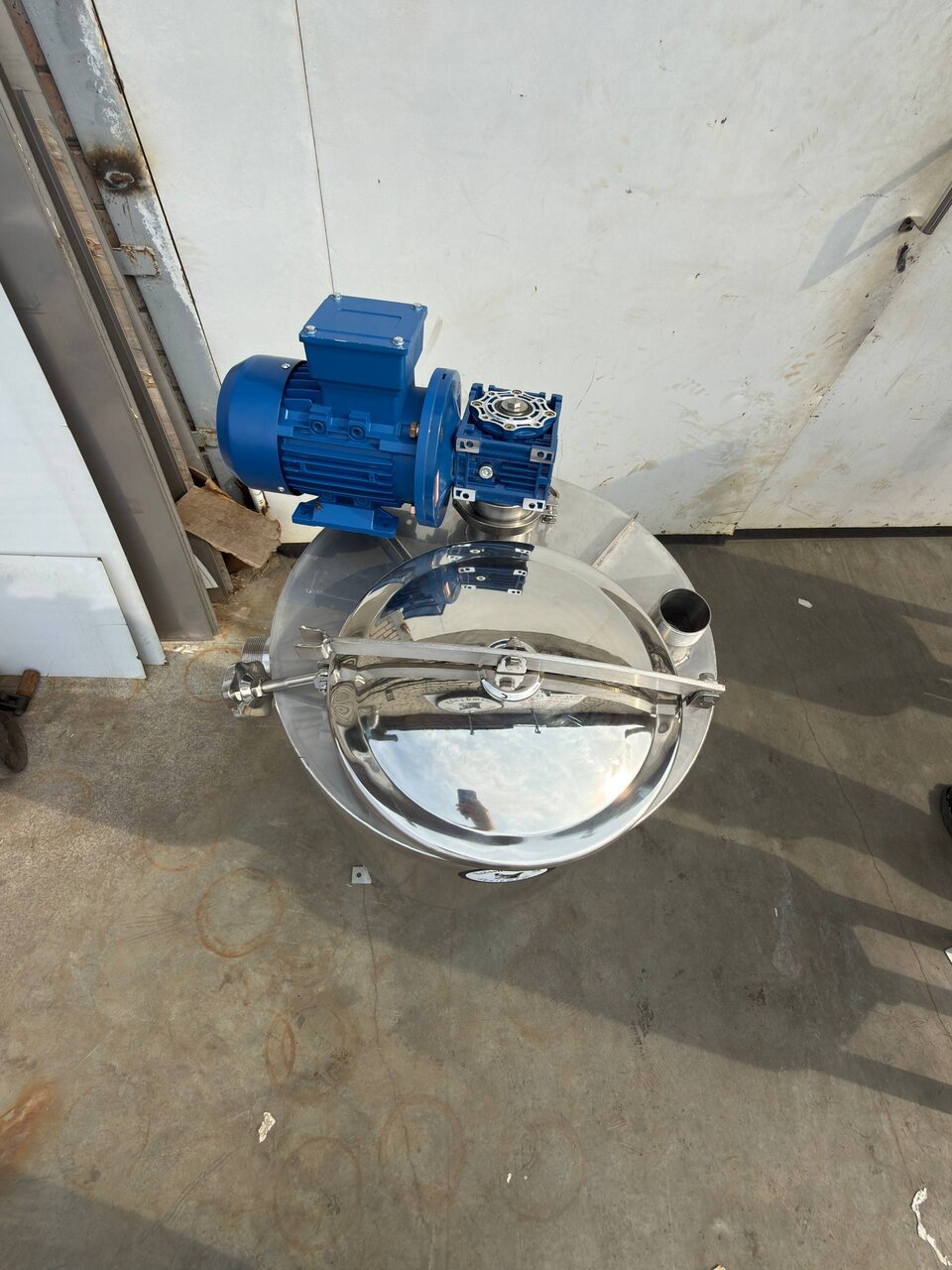

На фото: реактор вертикальный 200 л — смотреть в каталоге
Для сред с хлоридами, кислыми растворами, длительным контактом с агрессивными компонентами или для узлов, где важна повышенная коррозионная стойкость (реакторный блок, линии с активными фармацевтическими субстанциями), уже на этапе ТЗ закладывают AISI 316L: хром 16–18%, никель 10–14%, молибден 2–3%, углерод не более 0,03% — низкоуглеродистая версия снижает риск межкристаллитной коррозии в зоне сварного шва. Разница в цене между 304 и 316L ощутима, поэтому важно не завышать спецификацию туда, где она не нужна, но и не экономить там, где среда объективно агрессивнее воды. Подробное сравнение составов, стойкости и областей применения обеих марок — в отдельном разборе AISI 304 vs 316L.
Отдельный вопрос — сертификаты на металл. Для оборудования, которое будет стоять в контуре GMP-производства, нужен сертификат качества (3.1 по EN 10204 или аналог) на каждую партию листа, из которой варится емкость, с подтверждением химического состава плавки. Без этого документа при квалификации оборудования у фармпроизводителя возникнут вопросы к аудитору.
Шероховатость поверхности Ra: почему это не формальность
Шероховатость внутренней поверхности — параметр, который в пищевой отрасли часто указывают «на глаз», а в фарме считают в микрометрах и проверяют профилометром. Механическая полировка абразивными кругами на практике дает Ra в диапазоне примерно 0,4–1,6 мкм в зависимости от зерна круга и техники полировки, часто ориентируются на значение около 0,8 мкм как типовое для пищевых и части фармацевтических задач. Для сред, где критична адгезия микроорганизмов на стенке (питательные среды, водные системы, растворы для инъекционных форм), заказывают электрополировку, которая снимает верхний слой металла — как правило, порядка 10–25 мкм в зависимости от режима процесса — вместе с включениями и заусенцами и выводит поверхность на Ra 0,4 мкм и ниже, в отдельных случаях до 0,2–0,25 мкм. Эти ориентиры сложились в отраслевой практике (подход ASME BPE и EHEDG к гигиеническому дизайну), а не зафиксированы отдельным российским ГОСТом именно для фармацевтических емкостей — конкретное требуемое значение все равно задает технолог заказчика под свой продукт и регламент мойки.
На фото: реактор конический с мешалкой — смотреть в каталоге
Смысл в физике процесса: электрополировка не просто делает поверхность блестящей, она убирает микронеровности, в которых при обычной мойке остаются частицы продукта и создается почва для биопленки. Чем ниже Ra, тем меньше площадь контакта для отложений и тем эффективнее CIP-мойка на одном и том же цикле. Как именно проходит электрополировка нержавейки, из каких этапов состоит процесс и когда без нее можно обойтись — разобрано в статье «Электрополировка нержавейки: зачем и как».
Важный практический момент: Ra указывают не только для основной емкости, но и для каждого элемента, который контактирует с продуктом — мешалки, штуцеров, сварных швов изнутри, крышек люков. Если полировали корпус, а шов после приварки патрубка остался необработанным, вся емкость по факту имеет слабое место — именно там технолог найдет проблему при первой же микробиологической пробе.
Оборудование из нержавейки для фарм производства: конструктивные требования
Помимо стали и Ra, на соответствие задачам фармпроизводства влияет геометрия и монтаж:
На фото: емкость-смеситель с мешалкой — смотреть в каталоге
- Внутренние углы и радиусы. Прямые углы и «карманы» — места, где застревает продукт и куда не достает CIP-мойка. Внутренние радиусы скругления делают, как правило, не менее 3 мм, предпочтительно ближе к 6 мм и более — конкретное значение задает ТЗ под гигиенический дизайн; дно — коническим или со скатом к сливному штуцеру, чтобы емкость опорожнялась полностью, без остатка жидкости.
- Сварные швы. Аргонодуговая сварка TIG без пор и подрезов, шов зачищен заподлицо с основным металлом и обработан до той же чистоты, что и остальная поверхность. Сварной шов — это всегда потенциально самая слабая по стойкости к коррозии зона, поэтому его состояние проверяют отдельно от паспортной толщины стенки.
- Присоединения. Для быстросъемных соединений используют стандарт Tri-Clamp (DIN 32676 или ASME BPE) — он разбирается без инструмента и не оставляет застойных зон, в отличие от резьбовых муфт.
- Толщина стенки. Для технологических емкостей без избыточного давления — обычно 2–4 мм в зависимости от объема и материала; для аппаратов с рубашкой и давлением в теплоносителе толщину считают отдельно, исходя из рабочего давления и допустимых напряжений металла.
- Мойка и стерилизация на месте. Оборудование проектируют под циклы CIP и, где требуется, под SIP-стерилизацию паром при 121–134°C — это накладывает требования и на материал прокладок, и на конструкцию уплотнений люков. Щелочной (каустический) цикл CIP обычно ведут при температуре моющего раствора 70–85°C, кислотный цикл — как правило ниже, в районе 50–70°C: это разные этапы одной программы мойки, а не единый режим.
Эти пункты — не абстрактные пожелания, а конкретные позиции, которые проверяет технолог при приемке оборудования и которые потом смотрит аудитор при квалификации IQ/OQ.
Сосуды под давлением: отдельный слой требований
Если емкость работает с рубашкой на паре или горячей воде под давлением, она может подпадать под требования технического регламента о безопасности оборудования, работающего под избыточным давлением. Для контекста: рабочее давление в рубашке реакторных емкостей для фармацевтических и пищевых задач часто находится в диапазоне 0,3–0,6 МПа, но это ориентировочная вилка, а не расчетная величина — конкретное рабочее и расчетное давление рубашки для конкретной емкости определяется только расчетом прочности в конструкторской документации производителя и типом теплоносителя, и его нельзя подменять типовыми значениями или, тем более, параметрами смежных систем (например, давлением насосного контура). Такие узлы, при превышении пороговых значений давления и объема, установленных регламентом, проектируют, испытывают и маркируют по правилам ТР ТС 032/2013, а не только по внутренним техническим условиям производителя. Что именно входит в эту процедуру — расчет, испытание, документация — разобрано отдельно в материале про ТР ТС 032/2013 для сосудов под давлением.
На фото: реактор под давление 2 АТМ с мешалкой — смотреть в каталоге
Важно: соответствие сосуда регламенту по давлению — это про механическую безопасность конструкции. Оно не заменяет и не подтверждает готовность оборудования к работе в GMP-среде — это отдельная плоскость требований, которую фармпроизводитель закрывает собственной квалификацией оборудования на своей площадке, с учетом технологического процесса, продукта и внутренних SOP.
Из чего складывается комплект оборудования для фарм-объекта
На практике заказ под фармацевтическое или смежное пищевое производство редко ограничивается одной емкостью. Типовой комплект включает накопительные и промежуточные емкости, реакторы с рубашкой и перемешивающим устройством для растворения и смешивания компонентов, а также вспомогательную обвязку — насосы, трубопроводы, датчики уровня и температуры. Каталог реакторов с разными вариантами перемешивания и рубашки — на странице реакторов, емкости общего назначения для пищевых и смежных производств — в разделе пищевого оборудования. Отраслевую подборку решений именно под фармацевтические задачи, с учетом требований к материалам и чистоте поверхности, собрали на странице оборудование для фармацевтики.
При формировании технического задания на емкость для фарм-производства стоит сразу зафиксировать: марку стали для каждого узла, требуемое значение Ra по зонам, тип и стандарт присоединений, параметры рубашки, если она есть (с обязательным расчетом рабочего давления по КД, а не по типовым значениям), и требования к сопроводительным сертификатам на металл и сварку. Чем конкретнее ТЗ на входе, тем меньше сюрпризов на этапе квалификации оборудования и тем быстрее производство выходит на плановую загрузку.
